直线振动筛


直线振动筛

直线振动筛概述:
 ZSF系列直线振动筛(ZSF type linear vibrating screen)简称直线筛,为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm.。



直线振动筛特点:
         ZSF系列直线振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。



直线振动筛适用行业:

        ZSF系列直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。



直线振动筛工作原理:
        物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒。

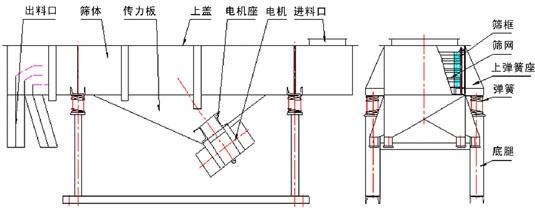

直线振动筛结构图:


直线振动筛主要技术参数:

型号

筛面尺寸

筛面层数

网孔尺寸

处理量

振次

双振幅

电机功率

振动方向角

外形尺寸(长×宽×高)

DZSF520



123123456

2-200

0.05-5

960

6-7

2×0.4

45-60

2140×808×848

2DZSF520

500×2000

0.05-5

960

6-7

2×0.4

45-60

2199×808×878

3DZSF520

500×2500

0.03-5

1450

4-6

2×0.4

45

2256×808×938

DZSF525

0.06-8

960

5-7

2×0.4

45-60

2642×808×848

2DZSF525

0.06-8

1450

4-6

2×0.4

45

2699×808×878

3DZSF525

0.06-8

960

6-8

2×0.75

45-60

2750×808×938

4DZSF525

0.1-15

1450

5-7

2×0.4

45

2813×808×1000

5DZSF525

0.08-15

1450

5-7

2×0.4

45

2883×808×1060

6DZSF525

0.07-15

960

6-8

2×0.75

45-60

2953×808×1120

DZSF1020

1000×2000

1

0.12-20

960

6-8

2×0.75

45-60

2152×1320×900

2DZSF1020

2

0.11-20

960

5-7

2×0.75

45-60

2219×1320×960

3DZSF1020

1000×2000

3

2-200

0.10-2

960

5-7

2×0.75

45-60

2286×1320×1030

4DZSF1020

4

0.07-15

960

4-8

2×0.75

45-60

2353×1320×1100

5DZSF1020

5

0.07-15

960

4-8

2×1.5

45-60

2420×1320×1160

6DZSF1020

6

0.07-15

960

4-8

2×1.5

45-60

2487×1320×1220

DZSF1025

1000×2500

1

0.1-15

1450

5-7

2×0.4

45

2203×1320×900

2DZSF1025

2

0.08-15

1450

5-7

2×0.4

45

2269×1320×960

3DZSF1025

3

0.07-15

960

6-8

2×0.75

45-60

2336×1320×1030

DZSF830
2DZSF830
3DZSF830

800×3000

1
2
3

0.1-20

960

6-8

2×0.75

45-60

3080×1098×1120

0.1-20

960

6-8

2×0.75

45-60

3140×1098×1180

0.1-20

960

6-8

2×1.5

45-60

3200×1098×1240

DZSF1030

1000×3000

1

0.1-20

960

6-8

2×0.75

45-60

3152×1340×1120

2DZSF1030

2

0.1-20

960

6-8

2×1.5

45-60

3219×1340×1120

3DZSF1030

3

0.1-20

960

6-8

2×1.5

45-60

3286×1340×1120

DZSF1224

1200×2400

1

0.1-23

960

6-8

2×0.75

45-60

2480×1520×1100

2DZSF1224

2

0.1-23

960

6-8

2×0.75

45-60

2540×1520×1160

3DZSF1224

3

0.1-23

960

6-8

2×1.5

45-60

2600×1520×1220


直线振动筛结构说明:

      本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成;

2、具有一定的强度和刚度,是筛机的主要组成部分;

3、筛网:有低碳钢、不锈钢丝、尼龙网、冲孔板等数种筛网;

4、振动电机(使用与维修方法详见振动电机使用说明书)。;

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故;

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面;

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。



直线振动筛安装调试与使用注意事项:
       直线振动筛应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
      注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

      新筛机安装好以后,应按以下要求检查:

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用;

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触;

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量;

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲;

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到好的筛分效果;

6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。



直线振动筛视频:

span>

直线振动筛产品日常保养
1、启动前:
  (1)检查粗网及细网有无破损;
  (2)检查运输支撑是否拆除。
2、启动时:
  (1)注意有无异常杂音;
  (2)电流是否稳定;
  (3)振动有无异状;
3、使用后:每次使用完毕即清理干净。



直线振动筛产品定期保养
  定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

    备注:新乡直线振动筛产品制作材质分别为:普钢、碳钢、不锈钢三种材质,具体型号及参数请参照直线筛技术参数表中的数据,选型及报价请联系我们的工作人员,另外,我公司还可以根据客户要求制作各种型号规格的直线振动筛,比如:粮食直线振动筛,葵花籽直线振动筛,轻型直线振动筛等特殊行业专用直线振动筛。
