滚筒筛


滚筒筛

【滚筒筛|回转筛】

滚筒筛又称滚轴筛圆筒筛或六角回转筛,不同的地域和不同行业叫法不同。

滚筒筛简介:
      GTS系列滚筒筛(GTS roller screen)是我公司为电厂、焦化厂、建材、冶金、化工、矿山、陶瓷等行业而研制的专用筛分设备,它克服了圆振动筛和直线筛在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性,受到广大用户的认可。



    GTS系列滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后,靠滚筒旋转的离心力机跳汰作用来筛分分物料。通过不同网目的筛网逐一出。不同规格的石料筛出后经漏斗落入皮带机送至成品料汤。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自留送往成品堆。



滚筒筛工作原理:
     GTS系列滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装与机架上。电动机经减速机与滚筒装置过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜于转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛王排出。不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内翻转、滚动、使卡在滚筒内的翻转、转动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。



滚筒筛特点:
1、筛孔不易堵塞。

2、运动平稳,噪音较低。

3、结构简单,维修方便。

4、整机可靠性高,一次性投资较少。

5、采用改进筛网,筛分效率高,使用寿命长。



滚筒筛分机的性能特点:
    滚筒筛分机具有功率小,能耗低,筒内有自清扫装置,筛孔不易被堵塞; 占用空间小,投资成本降低; 运转平稳可靠; 筛分效率高; 产量大; 工艺布置简便,安装、维护方便,操作方便等特点。同时对物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分,进料方式多样化,即人工方式和机械传动,能大批量生产,中心筛网采用环状扁钢圈设计,耐磨性好,使用寿命长,结构简单,维修方便。

滚筒筛技术参数:

型号

简体规格(m)

简体倾角

简体转速(转/分)

筛孔尺寸(mm)

最大进料粒度(mm)

产量(m3/h)

电机功率(kw)

筛孔(2mm)

筛孔(20mm)

GTS820

Φ0.8X2

32

2-20

网孔尺寸X2.5

7

30

3

GTS830

Φ0.8X3

32

2-20

网孔尺寸X2.5

8

50

3

GTS1030

Φ1X3

25

2-20

网孔尺寸X2.5

10

60

4

GTS1040

Φ1X4

25

2-20

网孔尺寸X2.5

11

80

4

GTS1230

Φ1.2X3

20

2-20

网孔尺寸X2.5

12

100

5.5

GTS1240

Φ1.2X4

20

2-20

网孔尺寸X2.5

14

120

5.5

GTS1250

Φ1.2X5

20

2-20

网孔尺寸X2.5

15

140

5.5

GTS1530

Φ1.5X3

17

2-20

网孔尺寸X2.5

16

120

5.5

GTS1540

Φ1.5X4

17

2-20

网孔尺寸X2.5

18

150

7.5

GTS1550

Φ1.5X5

17

2-20

网孔尺寸X2.5

20

180

11

GTS1560

Φ1.5X6

17

2-20

网孔尺寸X2.5

22

200

11

GTS系列矿用滚筒筛选用说明:





    GTS系列滚筒筛是一种精度较高的非振动筛分类设备,对于不同的筛分需求有不同的筛分布局和设计, 请根据物料情况选用合适的滚筒筛,如果您不能确认您使用哪类滚筒筛比较好,请联系我公司技术人员。0373-6396888

滚筒筛视频:

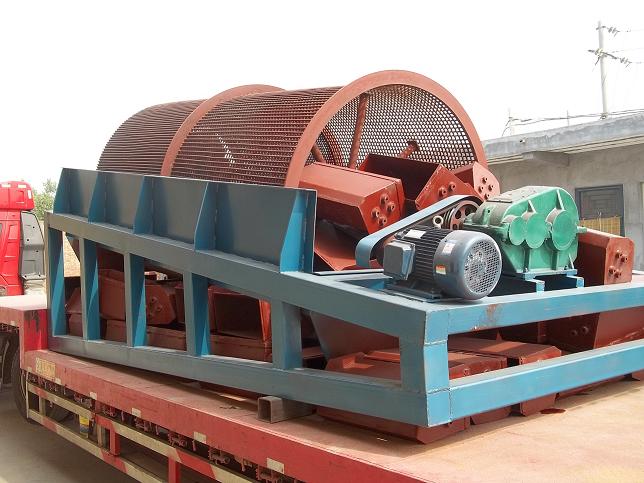

滚筒筛发货图:
