TH环链斗式提升机


TH环链斗式提升机

TH环链斗式提升机概述:
        TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
        本机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
        本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。

TH斗式提升机主要特点:
1.维护方便,寿命长。
2.机壳钢板加厚、刚性好。
3.输送物料的温度最高可达250℃。
4.中节机壳具有单通道和双通道两种形式。
5.提升高度运行平稳可靠,噪音小,维护方便。
6.改进机型的提升输送量比普通机型提高30%以上。
7.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

TH型斗式提升机技术参数表:



型   号

TH160

TH250

TH315

TH400

TH500

TH630

料斗型式

zh

sh

zh

sh

zh

sh

zh

sh

zh

sh

zh

sh

输送能力,m 3 /h

19

30

30

48

35

59

58

94

73

118

114

185

料斗

料斗容量(l)

1.2

1.9

3

4.8

3.75

6

5.9

9.5

9.3

15

14.6

23.6

斗距(mm)

350

450

512

688

链条

园钢直径 x节(mm)

φ12X45

φ18X64

φ22X86

单链条破 断强(KN)

≥170

≥320

≥480

料斗运动 速度 (m/s)

1.3

1.2

1.4

1.5

传动链轮转数 (r/min)

62.5

46.8

42.5

37.6

35.8

31.8

输送物料的 最大块度(mm

20

25

35

40

50

60

注释:上表为TH160200250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.TH型斗提机料斗用途:

Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。

Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

3.HL型斗提机料斗用途:

Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。

4.张紧力计算:

G=40+0.232·H

式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)



型号规格

YY型驱动装置

YY型驱动装置

C1

C2

C3

C4

C1

C2

C3

C4

TH315

Y5Y125

Y7Y140

Y11Y160

Y15Y180

Y5J4

Y7J4

Y11J5

Y15J5

TH400

Y11Y160

Y15Y180

Y18Y180

Y22Y200

Y11J5

Y15J6

Y18J6

Y55J6

TH500

Y15Y180

Y18Y200

Y22Y200

Y30Y224

Y15J6

Y18J6

Y22J6


TH630

Y18Y200

Y22Y224

Y30Y224

Y37Y250

Y18J6

Y22J6



说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。

Y11J5表示Y型电机功率11KW,JZQ500型减速机。

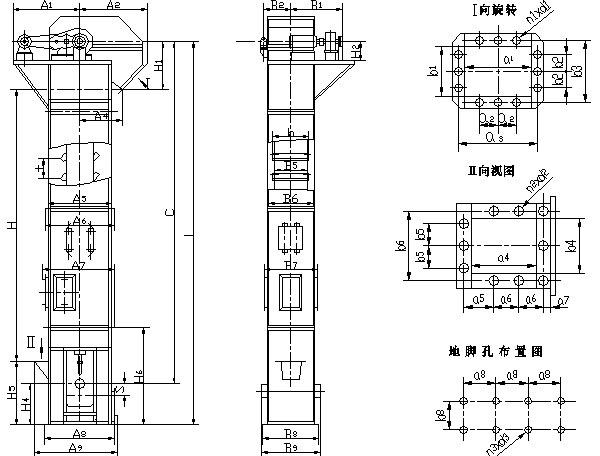

TH型斗式提升机主要尺寸:

斗式提升机型号

整机结构尺寸

地脚孔尺寸

上部机壳尺寸

下部机壳尺寸

中部机壳尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160
TH200
TH250
TH315
TH400
TH500
TH630

C+1300
C+1350
C+1500
C+1600
C+1760
C+2300
C+2300

C-750
C-750
C-850
C-900
C-950
C-940
C-950

750
750
850
900
950
1060
1250

200
200
200
250
250
250
300

400
400
340
350
400
360
400

320
425
496
571
658
788
918

6×Φ18
6×Φ18
8×Φ22
8×Φ22
8×Φ22
10×Φ26
10×Φ26

900
900
1000
1120
1250
1400
1600

1000
1000
1190
1267
1394
1545
1706

295
340
376
443
518
579
644

1500
1500
1800
1800
1900
2000
2200

1131
1131
1346
1416
1566
1808
2028

1330
1374
1649
1825
2080
2380
2720

497
506
598
695
793
910
1066

1000
1000
1180
1250
1400
1600
1800

1105
1105
1362
1396
1546
1768
1968

280
255
400
475
560
670
800

385
460
532
621
706
838
968
