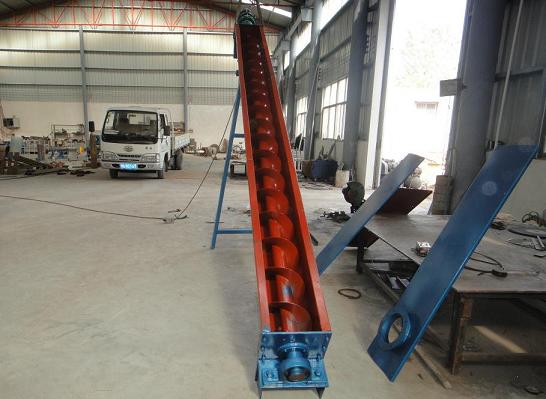

U型螺旋输送机


U型螺旋输送机

U型槽螺旋输送机介绍
    U型螺旋输送机也称U型槽螺旋输送机,俗称绞龙,是按照JB/T679-95《螺旋输送机》标准制造,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,也是GX型螺旋输送机的换代产品。工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃,U型槽螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列管式螺旋输送机,或与我公司技术部门联系进行单独设计。
U型槽螺旋输送机有七种规格:螺旋直径:150、200、250、300、400、500、600;
十种标准转数(数/分):20、30、35、45、60、75、90、120、150;
螺旋机长度:从3米起到30米止,输送机长度可自由选择。

U型螺旋输送机适用范围
    U型螺旋输送机一直被广泛用于建材、冶金、化工、机械、轻工、粮食及食品行业。U型螺旋输送机适宜输送粉状、颗粒状、小块状物料,如水泥、粉煤灰、粮食、化肥、矿粉、沙子、纯碱等。U型螺旋输送机不宜输送易变质、粘性大、易结块的物料。

U型螺旋输送机工作原理
    U型槽螺旋输送机工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃,U型螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列管式螺旋输送机,或与我公司技术部门联系进行单独设计。

U型螺旋输送机技术参数:

规格

主要技术性能

驱动装置

质量
/kg

型号

长度
/m

产量(水泥)
/(t/h)

转速
/(r/min)

减速器

电动机

型号

速比

型号

功率/kW

GX200

10

9

60

YZQ250

23.34

Y90S-4

1.1

726

GX200

20

9

60

YZQ250

23.34

Y90L-4

1.5

1258

GX250

10

15.6

60

YZQ250

23.34

Y100L1-4

2.2

960

GX250

20

15.6

60

YZQ250

23.34

Y100L1-4

3

1750

GX300

10

21.2

60

YZQ350

23.34

Y100L2-4

3

1373

GX300

20

21.2

60

YZQ350

23.34

Y112M-4

4

2346

GX400

10

51

60

YZQ400

23.34

Y132S-4

5.5

1911

GX400

20

51

60

YZQ500

23.34

Y160M-4

11

2049

GX500

10

87.5

60

YZQ400

23.34

Y132M

7.5

2381

GX500

20

87.5

60

YZQ650

23.34

Y180M-4

18.5

5389

GX600

10

134.2

45

YZQ750

23.34

Y180L-4

22

3880

GX600

10

134.2

45

YZQ850

23.34

Y250M-4

55

7090



    新乡天太的U型槽螺旋输送机结构密封性能好,可在若干位置进行中间加载和多点加载物料,操作安全,方便可靠。

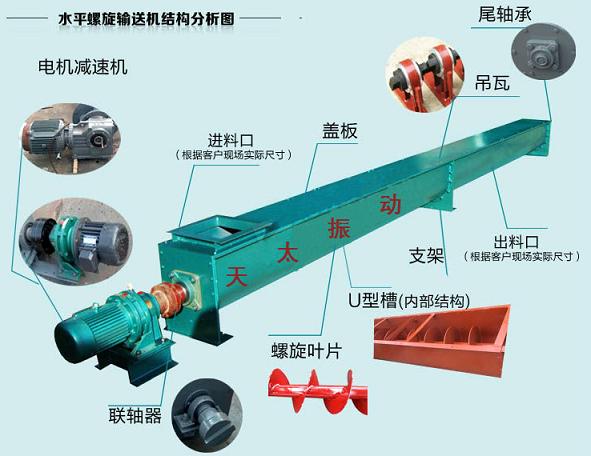

    螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。吊轴承采用滑动轴承,设有防尘密封装置,吊轴和螺旋轴采用滑块连接,拆卸螺旋时,U型螺旋输送机不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长,适应性强。
