固定带式输送机


固定带式输送机

固定带式输送机概述:
    固定带式输送机也称固定式皮带输送机,固定式皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,TD型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该(皮带输送机)适用的工作环境温度一般为-25~+40℃.



固定式皮带输送机基本结构:
1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。
2.滚动部分:分传动滚筒和改向滚筒两大类。
3.托辊部分:分槽形、平行、调心和缓冲托辊等。
4.清扫部分:分弹簧清扫器和空段清扫器。
5.卸料部分:分固定式犁式卸料器和电动卸料器。
6.制动部分:有带式逆止器和滚柱逆止器两种。
7.附件:在罩壳、导料槽、漏斗等。



固定带式输送机工作特点:
1:输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏。
2:噪音较小,适合于工作环境要求比较安静的场合。
3:结构简单,便于维护。能耗较小,使用成本低。

TD75型通用固定带式输送机输送能力表



固定带式输送机功率技术参数(供参考)



断面形式

带速(m/s)

带宽B(mm)

500

650

800

1000

1200

1400

输送能力G(t/h)





槽型

0.8
1.0

78
97

131
164


278


435


655


891

1.25
1.6
2.0
2.5
3.15
4.0

122
156
191
232

206
264
323
391

348
445
546
661
824

544
696
853
1033
1233

819
1048
1284
1556
1858
2202

1115
1427
1748
2118
2528
2996



平型

0.8
1.0
1.25
1.6
2.0
2.5

41
52
66
84
103
125

67
88
110
142
174
211

118
147
184
236
289
350


230
288
368
451
546


345
432
553
677
821


469
588
753
922
1117



固定式皮带输送机功率选型表:

长度(m)

15

30

45

60

100

150

200

300

带宽(mm)

500

1.0

1.3

1.7

2.0

3.2

4.6

8

11.1

650

1.3

1.9

2.4

2.8

4.6

9.2

11.5

16.0

800

1.9

2.9

3.6

4.3

9.7

14

17.5

24.3

注:以上功率估算的工作条件为正常湿度,水平带速1m/s,物料容量1t/m3,动堆积角30°,一个空段清扫器,一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500:0.3kw;B650:0.35kw;B800:0.45kw。

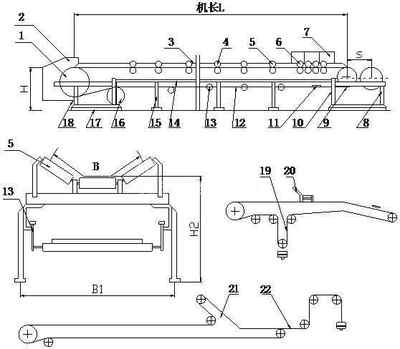

固定带式输送机外型图


1.传动滚筒 2.头罩 3.输送带 4.槽形调心托辊 5.槽形托辊 6.缓冲托辊 7.导料槽 8.螺旋拉紧装置 9.改向滚筒 10.尾架 11.空段清扫器 12.下平调心托辊 13.下托辊 14.中间架 15.中间支腿 16.改向滚筒 17.头架 18.弹簧清扫器 19.重直拉紧装置 20.犁式卸料器 21.卸料车 22.车式拉紧装置
