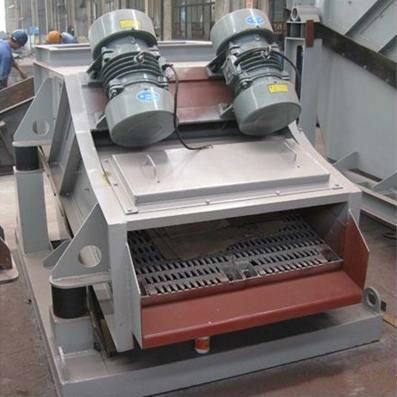

高效矿用振动筛


高效矿用振动筛

ZSG高效矿用振动筛概述:

    ZSG系列高效矿用振动筛是一种应用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分设备。以冶金行业用途尤为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。ZSG系列高效矿用振动筛采用节能振动电机作振动源,橡胶弹簧支撑并隔振,处理量大,筛分效率高,筛网有较大的安装倾角,拼块组装筛板,更换方便,使用寿命长。



ZSG高效矿用振动筛型号含义:
ZS G-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 筛面长度(dm)
│ │ │
│ │ └────────── 筛面宽度(dm)
│ │
│ └───────────- 高效产品代号

└───────────── 振动筛系列代号



ZSG高效矿用振动筛特点:
(1)体积小,筛分能力大;
(2)重量轻,便于安装及工艺布置;
(3)能耗少,可节约大量能源;
(4)价格低,备件量极少:
(5)结构简单,造型美观;
(6)筛网由小块拼装,且更换极为简便。

ZSG高效矿用振动筛工作原理:
        ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG系列重型矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。ZSG系列重型矿用振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

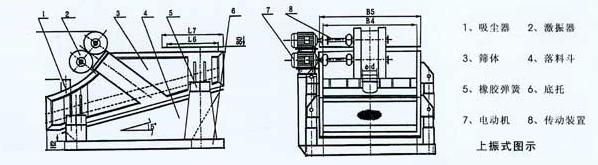

ZSG高效矿用振动筛结构:
        ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。
        ZSG系列矿用重型振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。
        减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG高效矿用振动筛技术参数:

型号筛分能力电压功率振频有效筛面(m2)双振幅
粒度mmT/hVkw次/min
ZSG-10×20≤25010-2003801.5×3960

2

6-8
ZSG-10×3015-2503802.2×29603
ZSG-10×3020-3503803.7×29604.5
ZSG-10×4025-4003803.7×29606
ZSG-10×5030-5003805.5×39607.5
ZSG-10×5050-5003805.5×296010
ZSG-10×6060-5003807.5×272012
ZSG-10×7065-6003807.5×272014
ZSG-10×8065-6003807.5×272016

该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。



■高效矿用振动筛使用和维护
     振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。
        工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。
       振动器轴承采用2号锂基脂润滑,正常情况下中,每两个加注一次润滑脂,加注量不宜过多,否则会引起轴承过热。振动器使用6个月后,检查油脂情况,如发现变干或有硬块时,应清洗更换新油脂,轴承应每年清洗检查一次。

■高效矿用振动筛订货须知
     高效矿用振动筛订货时请注明规格型号、筛面层数、物料名称、料度、筛孔尺寸等参数。并请注明电动机的安装位置,左装右装的含意。
