管式螺旋输送机


管式螺旋输送机

GX管式螺旋输送机概述:

    GX管式螺旋输送机俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送机设备,从输送物料位移方向的角度划分,GX管式螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

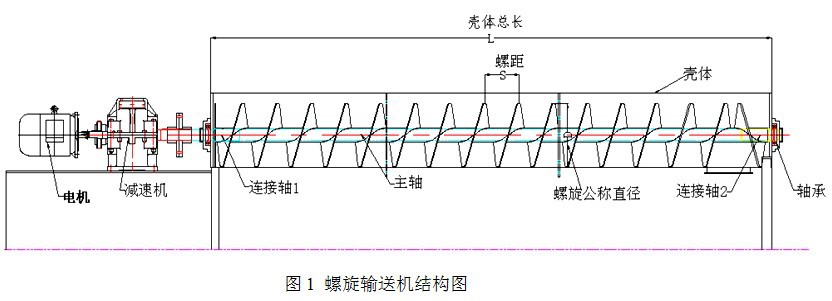

GX管式螺旋输送机结构图:



GX管式螺旋输送机工作原理:

    GX管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,GX型管式螺旋输送机吊轴承采用滑动轴承,设有防尘密封装置,GX型管式螺旋输送机轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。



GX管式螺旋输送机应用范围:

    GX管式螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。GX型管式螺旋输送机适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。



GX管式螺旋输送机主要特点:

    1、GX管式螺旋输送机承载能力大、安全可靠。
    2、GX管式螺旋输送机适应性强、安装维修方便、寿命长。
    3、GX管式螺旋输送机整机体积小、转速高、确保快速均匀输送。
    4、GX管式螺旋输送机出料端设有清扫装置,该管式螺旋输送机噪声低、适应性强,进出料口位置布置灵活。
    5、GX管式螺旋输送机密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。



GX管式螺旋输送机的各种制法:

部位制法代号表示内容
螺旋型式S带有实体螺旋面式螺旋,其螺距等于直径的0.8倍
D带有带式螺旋,其螺距等于直径
手推式出料口齿条式出料口左装由螺旋机头节往尾节看,拉板向左拉开
右装由螺旋机头节往尾节看,拉板向右拉开
驱动装置 安装型式左装由电动机向前看,减速机低速轴在电动机轴左侧
右装由电动机向前看,减速机低速轴在电动机轴右侧



GX管式螺旋输送机技术参数:

规  格

主要技术性能

驱动装置

驱动装置

重量
(kg)

直径

长度
(m)

产量
(水泥)
t/h

转速
min-1

减速机

电动机

型号

速比

功率
(kw)

GX200

-10

9

60

ZQ250

23.34

1.1

726

GX200

-20

9

60

ZQ250

23.34

1.5

1258

GX250

-10

15.6

60

ZQ250

23.34

2.2

960

GX250

-20

15.6

60

ZQ250

23.34

3

1750

GX300

-10

21.2

60

ZQ350

23.34

3

1373

GX300

-20

21.2

60

ZQ350

23.34

4

2346

GX400

-10

51

60

ZQ400

23.34

5.5

1911

GX400

-20

51

60

ZQ500

23.34

11

2049

GX500

-10

87.5

60

ZQ400

23.34

7.5

2381

GX500

-20

87.5

60

ZQ650

23.34

18.5

5389

GX600

-10

134.2

45

ZQ750

23.34

22

3880

GX600

-10

134.2

45

ZQ850

23.34

55

7090
