大倾角皮带输送机


大倾角皮带输送机

    DJ型大倾角皮带输送机也称大倾角挡边带式输送机,为一般用途的散状物料连续输送设备,采用的是具有波状挡边和横隔板的输送带,因此特别适用于大倾角输送。
    DJ型大倾角皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶、热电等行业,在工作环境温度为-15℃-+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。DJ型波状挡边带式输送机采用具有波状挡边和横隔板的输送带,技术先进、结构新颖、倾角任选范围(0°~90°)、输送量大、占地面积小、能耗省、噪音低、胶带运行平稳、使用寿命长、可选型式多等特点,有利于总体设计和节约总体造价等优点,是大倾角输送散料的理想设备.


大倾角皮带输送机特点:
1、高倾角  2、大出率  3、不撒料  4、布置灵活


大倾角皮带输送机工作原理:
    大倾角皮带输送机(挡边带式输送机)其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”,在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送。大倾角皮带输送机(挡边带式输送机)可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃~+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。



大倾角皮带输送机应用范围:
    大倾角挡边带式输送机可沿水平、倾斜、垂直和变角方向输送各种散料物料,从煤、矿石、沙子到化肥和粮食等。物料粒度不限,可从很小的粒度到400mm的大粒度。输送量可从1立方/小时到6000立方/小时。
(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备,但采用的是具有波状挡边和横隔板的输送带。因此,特别适用于大倾角及垂直90°输送。
(2)、该机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业,在工作环境温度为-15℃~+40℃的范围内输送堆积比重为0.5—4.2t/m3的各种散状物料。
(3)、对于输送有特殊要求的物料,如:高温、具有酸、碱、油类物质或有机溶剂等成份的物料,需采用特殊的输送带。
(4)、输送倾角为0°~90°范围内,垂直输送物料粒度为400mm。

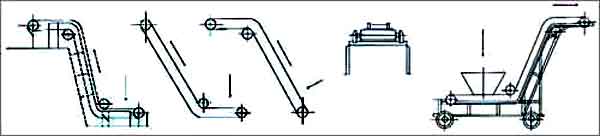

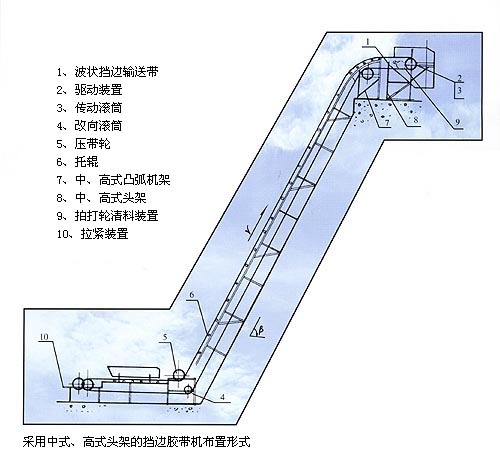

DJ型大倾角皮带输送机部件的名称及用途:

1.波状挡边输送带:在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的“闸”形容器,从而实现大倾角输送。
2.驱动装置是输送机中的动力部分。系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。
3.传动滚筒:是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。
4.改向滚筒:用于改变输送带的运行方向;改向滚筒用于输送带下表面(非承载面)。
5.压带轮:用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。
6.托辊:托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平行托辊两种型式。
7.托带辊:托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。
8.机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等:在输送机中分别起支承、防尘和导料作用。
9.拍打轮清料装置:用于拍打输送带背面震落粘在输送带上的物料。
10.拉紧装置作用:
   a.使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。
   b.限制输送带在各支承间的垂度,使输送机正常运转,本系列采用螺旋拉紧装置。



DJ大倾角皮带输送机技术参数:

带宽B(mm)300400500650800
挡边高(mm)4060608080120120160120160
200240
部分输送倾角输送量Q3/h30°151420344671104120128157
195235
45°1110142635578397102127
157195
60°871018254058697290
112142
90°44510132131373848
6076
外型尺寸头轮中心高H2/h(MM)350-1001100-20001300-20001300-2000
尾轮中心高H2/h(MM)335330-490600600600-800
中间段带面高H2/h(MM)450500-700760-800800-850800-1115
中间段地脚宽B2/h(MM)48058087010201220
带宽B(mm)100012001400
挡边高(mm)120160200240160200240300160200240300400
部分输送倾角输送量Q3/h30°172216267327275331419466319395500564794
45°137175216271222267347384258318414465680
60°96124153197158190253178184226302337524
90°5166831068510213614998121162180281
外型尺寸头轮中心高H2/h(MM)1400-20001600-2000
尾轮中心高H2/h(MM)600-800800-1000800-1200
中间段带面高H2/h(MM)800-12001050-15001050-1700
中间段地脚宽B2/h(MM)144016901890



大倾角皮带输送机的主要优点:
  (1)大倾角皮带输送机的输送倾角大,可达90°,是大倾角输送和垂直提升的理想设备。因此可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。
  (2)结构简单。如前所述,大倾角皮带输送机各主要部件均可与通用带式输送机通用,给使用、维修带来方便。
  (3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。大倾角皮带输送机的可靠度几乎与通常带式输送机相等。
  (4)运行平稳、噪声小。
  (5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因此能耗小。例如,在某化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4kW,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。
  (6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。
