FU链式输送机


FU链式输送机

FU链式刮板输送机的简介:

  FU链式刮板输送机简称链式输送机链运机是埋刮板输送机的一种特殊形式,适用于容易流动的粉状、粒状、小块状物料的水平或微倾斜(α≤10°)方向输送,广泛用于水泥、粮食、煤炭、火电、化工等行业。本机结构紧凑、密封性好,工艺布置灵活,可实现多点加料、多点卸料。本机采用板式滚子链作牵引构件,改埋刮板机牵引链条与导轨的滑动摩擦为滚动摩擦,大大减小了刮板链条的运行阻力,功耗小,刮板链条寿命长,并可实现远距离的物料输送,输送距离长为100m,输送量大为700m3/h。本系列链运机运行平稳,噪音小,操作维修方便,使用成本低。



FU链式刮板输送机工作原理:

    散料各微粒间存在着内磨擦力和内压力,当输送机的输送链及其附件运动时,散料在输送机的机槽内受到与输送链运动方向同向的拉力,使散料微粒间内压力增大,从而使散料间内磨擦力增大。当这种内磨擦力大于散料与机槽侧壁的磨擦力时,散料将沿着输送链运动方向向前移动,而增大的内压力保证了散料料层间的稳定状态,从而形成了整体的连续流动,犹如水流一般。(当料层高与机槽高的比值满足一定条件时,料流是稳定的,料速约等于链速。)

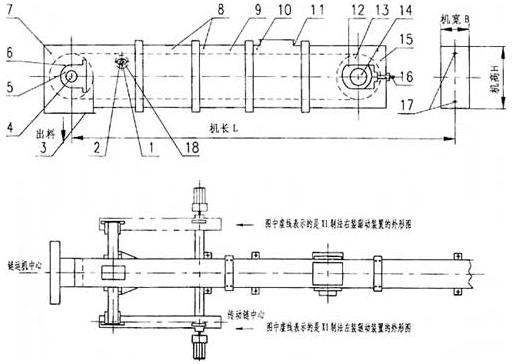

1、托轮轴 2、托轮 3、出料口 4、头轴 5、轴承座 6、头部链轮 7、头部 8、中间节(标准)9、输送链 10、中间节(非标) 11、进料口 12、尾轴承箱 13、尾轮 14、尾轴 15、尾部16、调节丝杆 17、导轨 18、带菱形轴承座 19、驱动装置



FU链式输送机适用范围:

FU链式输送机可输送粉状、粒状、小块状物料一千余种,典型的有:水泥成品、水泥生料、黄砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、苏打粉、纯碱、石墨、塑料颗粒、聚乙烯、树脂、硫酸钾、硫化铵、粘土粉、石英粉、铁矿粉、碎炉渣、食盐、淀粉、小麦、棉籽、碎饲料、麦芽糖、稻谷、玉米、大豆等。

FU链式输送机特点及技术要求
        ◎水平或倾斜≤30°输送粉状大小或小颗粒散料。
        ◎输送能力大,可达15m3/h-600m3/h。
        ◎输送距离长,单机长达60m左右。
        ◎输送能力耗低,与螺旋输送机相比节电40%-60%。
        ◎全密封的机壳使粉尘无缝可钻,操作安全,运行可靠,环保安全。
        ◎使用寿命长,输送链正常寿命>5年,滚子寿命≥2-3年。
        ◎可双向输送,可高架、地面或地坑布置。
        ◎可灵活多点进出料, 工艺布置灵活。
        ◎使用费用低,维修率极低。
基本输送量是以水泥等为物料制定的,实际输送量可掌握在此表中推荐值小于0—20%范围内。当用于其他行业输送磨琢性小,且温度<60℃的物料时,链速还可加快< span="">


FU链式刮板输送机优点:

1、输送能力大:
    与其它类型的输送机相比,FU链式刮板输送机具有体积小、输送能力大的优点,它只需皮带输送机1/5的空间或螺旋输送机2/3的空间就能输送相同流量的物料。输送能力达6m3/h~500m3/h。

2、使用寿命长、使用费用低:
    用合金钢材经科学的热处理加工而成的输送链,其正常寿命大于5年,链上滚子寿命不小于1年(全机易损件),从而保证年维修量在一次以下,大大降低了使用费用,提高了生产效益。

3、使用能耗低:

    借助物料的内磨擦力,使运动件所做的功大部分都转变为有效 功。采用链钩输送大大减少物料对其的阻力,使其能耗仅为螺旋输送机的30%~60%。

4、密封、安全:
    整机全密封,使粉尘无缝可钻,操作方便、安全,运行可靠。

5、工艺布置灵活:
    允许在机壳任何位置选择多种型式的进出料口,可高架、地面或地坑布置,可水平或爬坡(≤15°)安装。

6、系列齐全:
    FU链式输送机有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各种规格,也可根据厂家尺寸加工非标链式输送机。



FU链式刮板输送机技术参数:

 型号





FU150

FU200

FU270

FU350

FU410

FU500

FU600

FU800

      (mm)

150

200

270

350

410

500

600

800

输送距离(m

8~100

输送斜度(º)

10

理想粒度(mm)

4

5

7

9

11

13

15

18

最大粒度mm(10%)

8

10

14

18

21

25

30

36

适用温度(℃)

150

速度m/s

输送量m3/h

0.17

8

16

25

40

65

100

140

/

0.21

10

22

40

50

80

128

175

280

0.26

15

30

50

80

120

160

220

350

0.36

20

40

70

110

160

220

340

480

0.40

25

58

90

140

190

270

400

550

0.53

/

/

110

180

240

360

500

700
